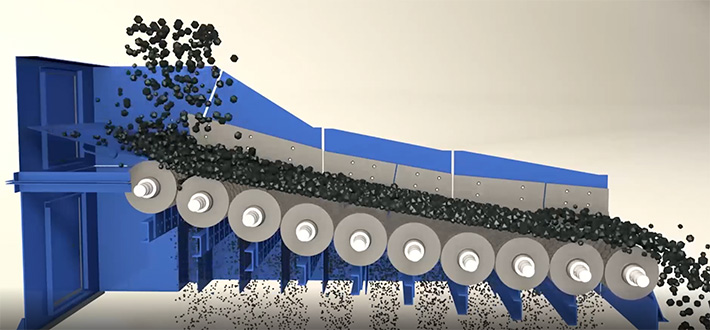

新疆煤矿用滚轴筛轴承密封需针对高寒、风沙、高粉尘、大温差等工况进行专项设计，以下从密封结构、失效原因、解决方案及维护建议四方面展开分析：

新疆工况对轴承密封的特殊挑战

1. 粉尘侵入
   • 问题：新疆煤矿粉尘浓度高（部分矿井PM10超标10倍），细粉（<10μm）易穿透普通密封。
   • 影响：粉尘混入润滑脂导致磨粒磨损，轴承寿命缩短60%以上。
2. 温度剧变
   • 问题：昼夜温差超30℃，冬季低温达-40℃，导致密封材料硬化收缩。
   • 影响：密封唇口与轴径间隙增大，泄漏风险提升3倍。
3. 润滑脂失效
   • 问题：低温下润滑脂粘度剧增（如2#锂基脂在-30℃时粘度增加50倍），流动性差。
   • 影响：润滑不足加速密封干摩擦磨损。
4. 水汽侵蚀
   • 问题：井下湿度大（相对湿度≥80%），水汽与煤粉混合形成腐蚀性泥浆。
   • 影响：密封唇口锈蚀，弹性丧失。

轴承密封结构选型与优化

1. 主流密封结构对比

2. 组合密封设计方案（新疆适配）

• 结构组成：外层防尘唇（氟橡胶）+ 中间迷宫槽（3道环形沟槽）+ 内层主密封（PTFE唇口）。
• 关键改进：
  • 防尘唇：采用氟橡胶（FKM），耐煤粉磨损，-40℃仍保持弹性。
  • 迷宫槽：槽宽3mm，深5mm，形成粉尘沉降区，降低主密封负荷。
  • 主密封：PTFE唇口涂覆二硫化钼，摩擦系数≤0.1，适应高低温交变。

密封失效典型原因及处理

1. 润滑脂泄漏

• 原因：密封唇口磨损、轴径跳动超差（>0.1mm）、润滑脂加注过量。
• 处理：
  • 更换唇口带弹簧的密封件（如TC型骨架密封）。
  • 调整轴径加工精度至IT6级，控制跳动≤0.05mm。
  • 采用定量润滑系统，单次加注量减少50%。

2. 粉尘侵入

• 原因：密封间隙过大（>0.5mm）、防尘唇老化。
• 处理：
  • 安装正压防尘装置，向密封腔内通入0.1MPa干燥空气。
  • 防尘唇增设弹簧补偿机构，自动补偿磨损量。

3. 低温硬化

• 原因：橡胶材料玻璃化转变温度（Tg）高于-40℃。
• 处理：
  • 选用低Tg橡胶（如HNBR，Tg≤-55℃）。
  • 密封腔加装电伴热带，冬季预热至-20℃再启动。

新疆煤矿轴承密封维护建议

1. 定期检测：
   • 频次：每班次检查密封泄漏情况，每月用内窥镜检测唇口磨损。
   • 标准：泄漏量≤5ml/h，唇口磨损量≤0.5mm。
2. 润滑管理：
   • 采用合成烃基润滑脂（如Shell Gadus S3 V220C），滴点≥260℃。
   • 润滑周期：冬季每500小时，夏季每800小时。
3. 应急处理：
   • 发现泄漏立即停机，用无水乙醇清洗密封面，更换备用密封件。
   • 冬季可临时采用二硫化钼润滑剂应急。
4. 备件储备：
   • 储备密封件需在-40℃环境中保存，避免橡胶老化。
   • 推荐储备量：每台滚轴筛备用2套组合密封。
