新疆传送带输送机结构图

新疆传送带输送机结构图
2025-04-15 07:07:07
|
浏览次数：188

电机+减速机：通常采用防爆电机（适应矿区环境），减速机需加注低温润滑油（新疆冬季适用）。驱动滚筒：表面包胶或铸胶，增大摩擦防止打滑（尤其倾斜输送时）。

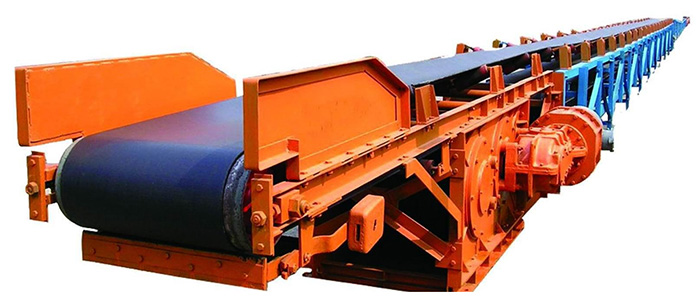

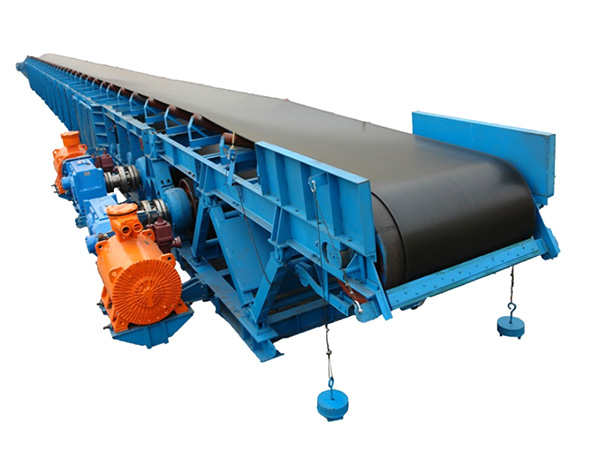

核心结构组成

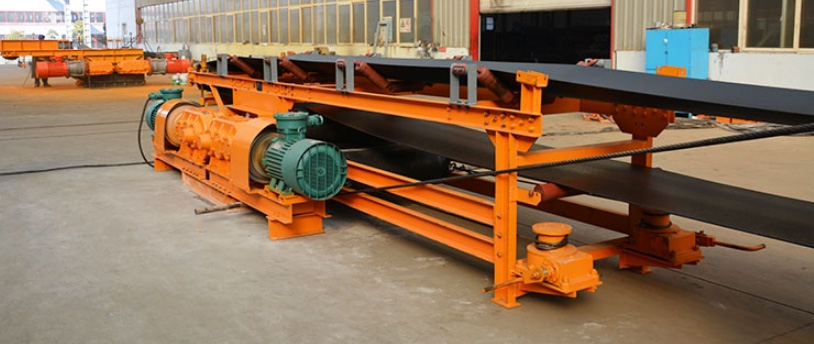

  1. 驱动装置
    • 电机+减速机：通常采用防爆电机（适应矿区环境），减速机需加注低温润滑油（新疆冬季适用）。
    • 驱动滚筒：表面包胶或铸胶，增大摩擦防止打滑（尤其倾斜输送时）。
  2. 输送带
    • 材质选择：橡胶带（耐磨、抗撕裂）或钢丝绳芯带（长距离、大倾角）。
    • 覆盖层：工作面带花纹或挡边（防止物料撒漏），非工作面加横向隔板（防热辐射老化）。
  3. 托辊系统
    • 上托辊：采用槽型托辊（防止物料滚动），间距≤1.2米。
    • 下托辊：平型托辊，间距≤3米（新疆风沙大，建议加密以减少积尘）。
  4. 张紧装置
    • 螺旋式或重力式：确保输送带恒定张力，避免松弛或过度拉伸。
  5. 机架与支撑

    • 桁架结构：采用热镀锌钢材（防腐蚀），支架间距≤3米（适应新疆软土地基需加强稳定性）。

新疆环境适配设计

  1. 防风沙措施
    • 密闭罩：驱动滚筒、改向滚筒处加装防尘罩，防止沙尘进入轴承。
    • 导料槽：进料段安装全密闭导料槽，顶部设除尘接口。
  2. 耐寒设计
    • 加热元件：轴承座内嵌电热管（低温启动前预热）。
    • 润滑油选择：采用-40℃低温润滑脂。
  3. 皮带清扫装置

    • 空段清扫器：防止物料进入回程段划伤皮带。

    • 头部清扫器：采用合金刀片或聚氨酯刮板（适应粘性物料）。

典型应用场景结构示意图

复制代码
 [驱动滚筒+电机] ——(输送带)—— [托辊组] ——(倾斜段)—— [改向滚筒] ——(回程段)—— [张紧装置]
↑ 防尘罩 ↑ 防风挡帘 ↑ 清扫器
└───────────┘
↑ 支撑桁架（热镀锌钢材）

关键参数示例

参数 新疆环境适配值
带宽 800-1400mm
带速 1.6-2.5m/s
倾角 ≤18°（加花纹带）
托辊直径 φ108mm（重载）
电机功率 按物料比重计算（预留20%余量）
