核心机构组成

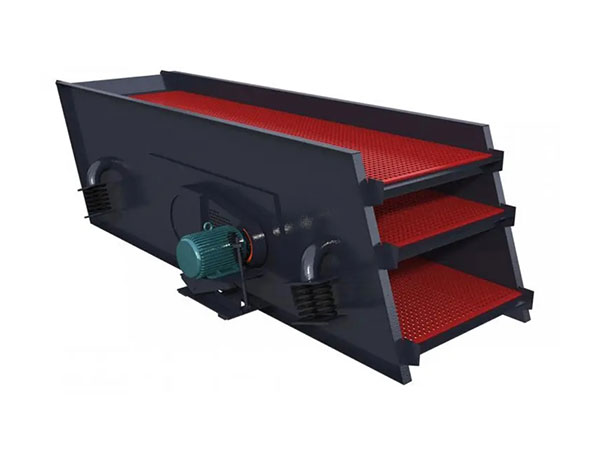

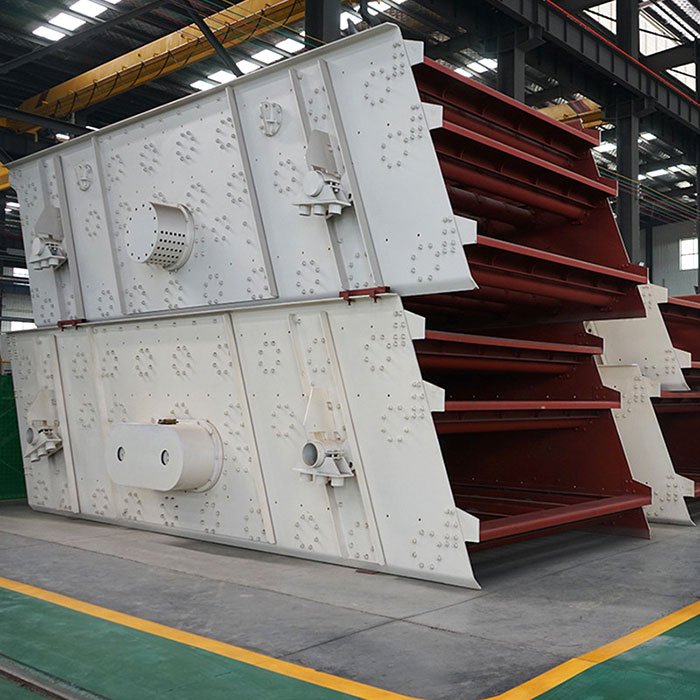

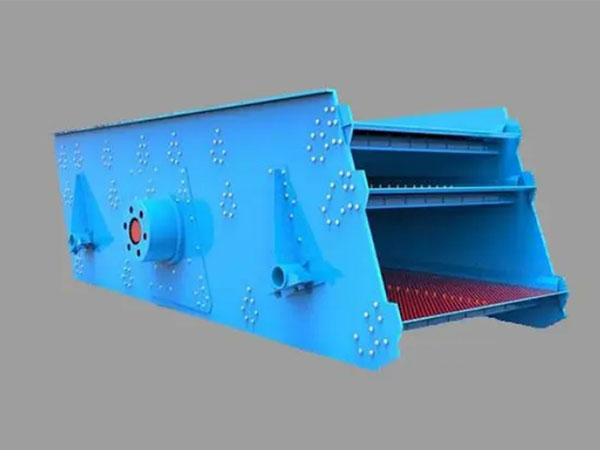

1. 筛箱组件

• 筛框结构
  采用Q345E低温钢焊接箱体（-40℃冲击韧性≥34J），侧板厚度12-20mm，横梁采用箱型梁设计（截面惯性矩提升30%），适应新疆大处理量（500t/h）矿石冲击。
• 筛网系统
  多层（2-4层）模块化筛网，配置防堵弹跳球（聚氨酯材质，密度1.2g/cm³），每平方米布置25-30个，针对新疆黏湿煤矸石（含水率＞8%）防堵。

2. 振动激振器

• 轴承单元
  采用调心滚子轴承（型号223系列），配合耐低温润滑脂（-50℃倾点），在阿勒泰-35℃环境下仍可稳定运行。
• 偏心块组
  可调节式偏心块（质量块5-50kg），振幅范围3-8mm，通过增减配重片实现激振力0-100kN线性调节。



3. 支撑系统

• 弹簧减震
  采用复合弹簧（外层橡胶+内层螺旋钢簧），阻尼系数优化至0.15-0.25，减震效率达85%，适应乌鲁木齐砂石线高频振动需求。
• 底座框架
  热浸镀锌钢架（锌层厚度≥85μm），抗盐雾腐蚀能力提升5倍，适用于罗布泊盐湖周边高氯离子环境。

新疆特色强化设计

机构运行参数（典型机型）

机构协同工作原理

1. 动力传递
   电机→皮带轮→激振器主轴→偏心块旋转→产生离心力→筛箱椭圆轨迹振动（长轴8-12mm，短轴3-5mm）。
2. 物料运动
   • 分层：大颗粒因振动加速度差异上浮至表层（加速度达5-7g）
   • 透筛：细颗粒通过筛孔（透筛概率公式：$P=frac{(a-d)^2}{a^2}$，a筛孔尺寸，d颗粒直径）
   • 排料：未透筛物料沿筛面倾角（15°-25°）滑出。
3. 动态平衡
   通过配重块相位角调整（精度±1°），实现振动合力方向控制，振幅不均匀度＜10%。



工况应对机制

1. -40℃低温启动
   电加热轴承座（功率2kW）预热至-10℃以上，配合低温液压油（粘度指数＞160）确保润滑流动。
2. 风沙防护
   筛箱顶部加装软帘密封（耐磨次数＞500万次），进料口设旋风除尘装置（捕集率＞95%）。
3. 高海拔运行
   电机功率密度提升15%，散热片面积增加20%，保障昆仑山矿区（海拔4500m）额定功率输出。
