由于直接展示图形化的双层输送线结构示意图在这里并不可行，但我可以为你描述一个典型的双层输送线的结构示意图的组成要素和布局，帮助你理解其结构。

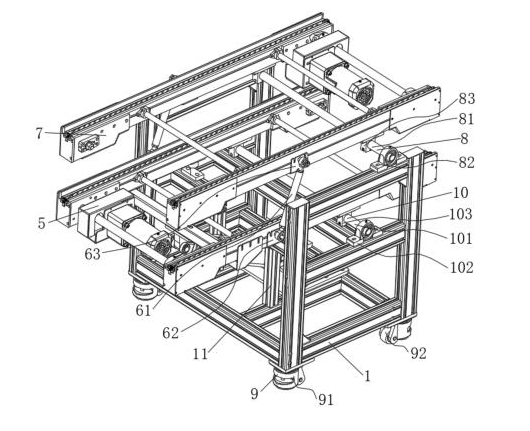

双层输送线结构示意图通常包含以下几个关键部分：

1. 输送带：
   • 负责承载物料并将物料输送到指定位置。
   • 通常分为上层输送带和下层输送带，两者可以独立运行或同步运行。
   • 材质和设计根据具体应用场景和物料特性来选择，如橡胶、PVC、PU等材质。
2. 辊筒：
   • 起到支撑输送带和推动输送带运行的作用。
   • 辊筒的材质和尺寸也会根据实际需求进行选择，以确保稳定且的输送过程。

1. 传动装置：
   • 为输送带提供动力，确保其稳定运行。
   • 通常包括电机、减速器等部件，以实现速度的控制和动力的传递。
   • 在双层输送线中，可能有一个共同的传动装置为上下两层输送带提供动力，或者每层输送带都有独立的传动装置。
2. 支撑装置：
   • 用于支撑输送线的整体结构，确保其稳定性和性。
   • 可能包括机架、轴承等部件，以承受输送过程中的各种力和振动。
   • 机架的形式有固定式和可移动式等，以满足不同的使用需求。

1. 连接与浮动装置：
   • 在某些双层输送线设计中，上下两层输送线之间可能通过鱼眼杆端节轴承等连接件进行连接，以实现上下左右均可浮动的功能，从而防止物料跑偏。
2. 其他附件：
   • 如张紧装置（用于保持皮带合适的张力）、托辊（用于支撑皮带并减少运行阻力）等。

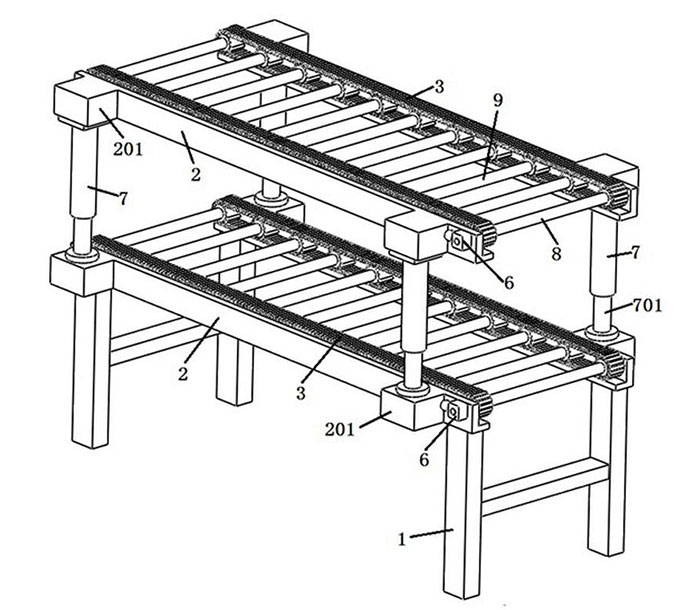

在布局方面，双层输送线通常呈现为上下两层平行的输送带结构，每层输送带都可以根据需要进行直线、转弯、爬坡等设计。同时，为了清晰地展示双层输送线的结构和工作原理，示意图中通常还会包括各个部件的标注、尺寸比例、物料流向等信息。
