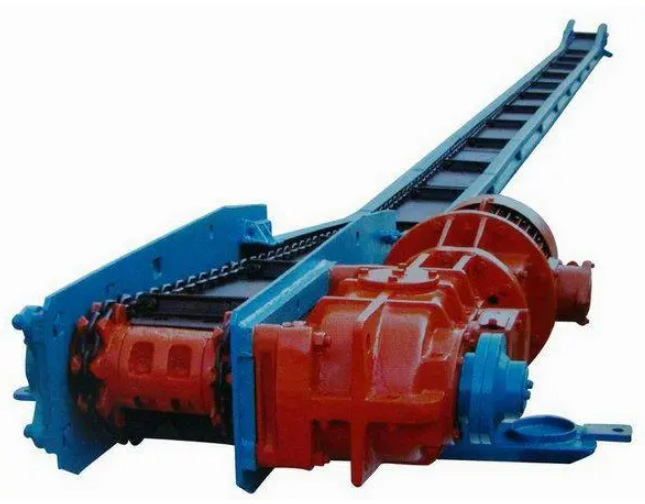

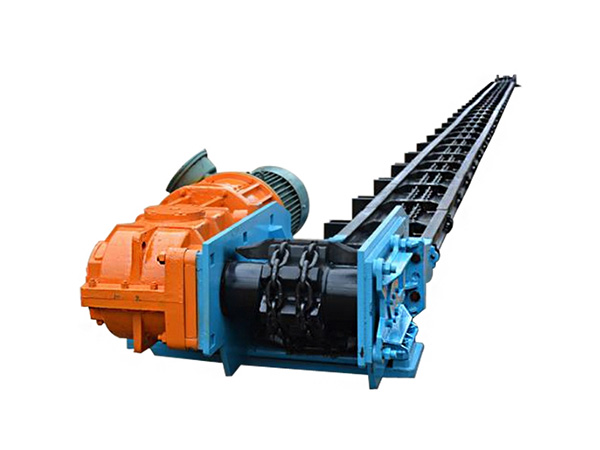

刮板给料机（刮板输送机）的结构图通常包含多个关键部件，这些部件共同协作以实现物料的连续输送。以下是一个简化的刮板给料机结构图描述及关键部件说明：

刮板给料机结构图描述

1. 机头部：
   • 机头架：支撑和安装传动装置、链轮组件等部件的框架式焊接构件。
   • 传动装置：由电动机、联轴器、减速器等部件组成，负责将电动机的动力传递给链轮。
   • 链轮组件：由链轮和两个半滚筒组成，带动刮板链移动。
   • 盲轴：安装在无传动装置一侧的机头架侧板上，支撑链轮组件。
2. 中部：
   • 过渡槽：连接机头架和中部槽的过渡装置。
   • 中部槽：刮板输送机的主体部分，由槽帮钢、中板、连接销等部件组焊而成，用于承载和输送物料。
   • 刮板链：连接在链条上的平板或弯板，在链条的带动下沿中部槽移动，推动物料前进。

1. 机尾部：
   • 机尾架：支撑和安装机尾轴的部件。
   • 机尾轴：刮板链回转的导向机构。
2. 其他部件：
   • 张紧装置：用于调节刮板链的松紧度，确保刮板机的正常运行。
   • 挡煤板（可选）：安装在中部槽两侧，防止物料外泄。
   • 铲煤板（可选）：安装在中部槽靠煤壁侧帮上，用于清除浮煤。

关键部件详细说明

1. 电动机：提供动力源，驱动减速器旋转。
2. 减速器：降低电动机的转速并增大扭矩，通过花键或齿轮联轴器与链轮连接，传递动力。
3. 链轮：与抱壳组装成一体，通过链条带动刮板移动。

1. 刮板链：由多个闭合循环的链条组成，连接刮板，在链条的带动下沿中部槽移动。
2. 中部槽：刮板输送机的主体部分，承载和输送物料，同时作为刮板链的轨道。

注意事项

• 在查看和使用刮板给料机结构图时，应确保图纸的准确性和完整性。
• 对于关键部件的详细尺寸和参数，应参考制造商提供的技术文档或图纸。
• 在实际安装和维护过程中，应严格按照制造商的指南进行操作，以确保设备的和稳定运行。
