以下是1025直线筛的示意图及其相关描述：

示意图（描述性）

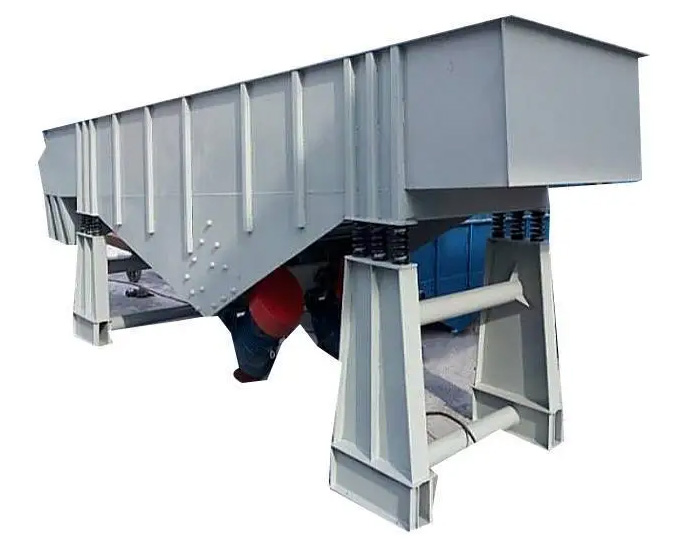

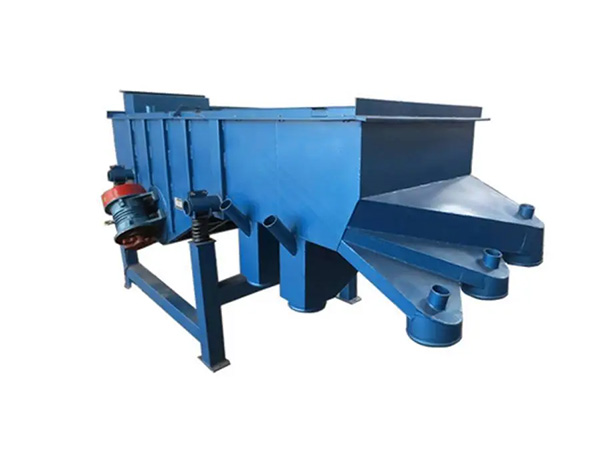

1. 整体结构：
   • 1025直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
   • 筛箱由数种厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。
   • 筛框由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分效果。
2. 筛网配置：
   • 1025直线筛通常配置有多层筛网，可根据物料的不同特性进行选择，例如材质、孔径、目数等，以满足不同生产工艺的要求。
   • 筛网尺寸通常为1000mm×2500mm，且筛网易于更换，方便后期的维护清理。

1. 振动电机与驱动：
   • 1025直线筛采用双振动电机驱动，两台振动电机安装在筛箱的两侧，垂直于筛面。
   • 当两台振动电机做同步、反向旋转时，产生激振力，使筛箱产生直线振动。
2. 减振与支撑：
   • 减振弹簧用于阻止振动传给地面，同时支持筛箱的全部重量。安装时，弹簧必须垂直与地面。
   • 支架由四个支柱和两个槽钢组成，支持着筛箱。安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

示意图解读

• 从示意图中可以看出，1025直线筛的结构紧凑且合理，各个部件之间的连接稳固可靠。
• 筛网的多层配置使得设备可以对不同粒度和重量的物料进行的筛分和分级。
• 双振动电机的同步、反向旋转产生的激振力使得筛箱产生稳定的直线振动，从而提高了筛分效率。
