液压四辊破碎机的工作原理图解如下：

工作原理简述

液压四辊破碎机的工作原理主要依赖于四个高强度耐磨合金碾辊的相对旋转，通过产生的高挤压力和剪切力来破碎物料。

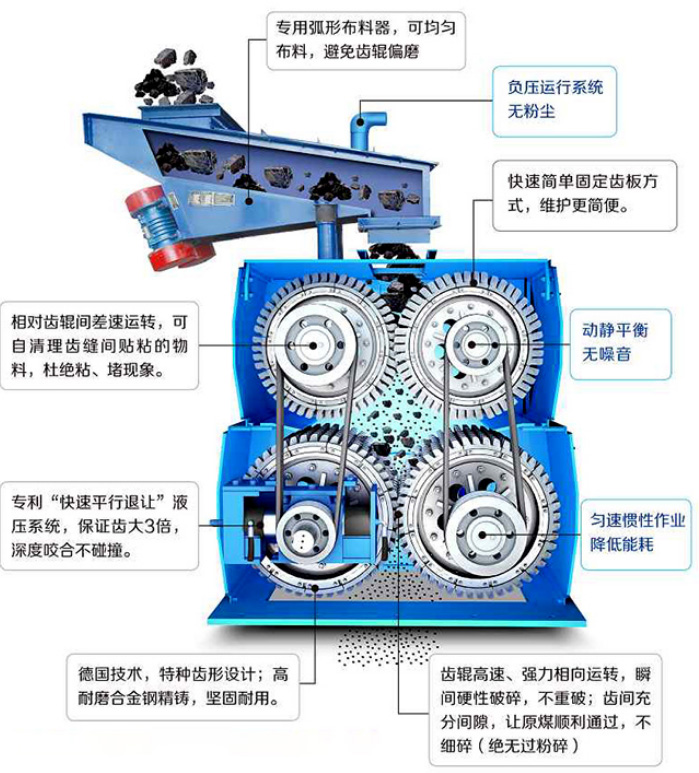

工作流程图解

1. 物料进入：
   • 物料从破碎机的进料口进入，首先会经过两个相对旋转的上辊之间。
2. 初步破碎：
   • 上辊之间的距离是可以调整的，以适应不同大小的物料。当物料进入上辊之间时，由于辊子的旋转和挤压作用，物料会受到强大的压力和剪切力，从而被初步破碎。
3. 二次破碎：
   • 初步破碎后的物料会继续进入中间两辊之间。这一对辊子之间的距离通常比上一对辊子更小，因此物料在这里会受到更强烈的挤压和剪切作用，进一步被破碎成更小的颗粒。
4. 很终破碎：
   • 经过中间两辊的破碎后，物料会进入下两辊之间。下两辊之间的距离是很小的，物料在这里会再次受到挤压、剪切和啮磨作用，很终破碎成所需的粒度。
5. 物料排出：
   • 破碎后的物料会从下辊之间的间隙中排出，由输送设备送出。

图解说明

虽然无法直接提供液压四辊破碎机的具体图解，但可以根据上述工作原理描述，想象或绘制一个简化的工作流程图。图中应包含以下关键元素：

• 进料口：物料进入破碎机的位置。
• 上辊：名列前茅对相对旋转的辊子，用于初步破碎物料。
• 中间辊：第二对相对旋转的辊子，用于进一步破碎物料。
• 下辊：第三对相对旋转的辊子，用于很终破碎物料。
• 出料口：破碎后的物料排出的位置。
• 调整装置：用于调整各对辊子之间距离的装置，以适应不同大小的物料和破碎要求。

注意事项

• 在使用液压四辊破碎机时，应确保各部件处于良好状态，特别是传动装置和破碎辊的磨损情况。
• 根据物料的硬度和破碎要求，合理调整各对辊子之间的距离和转速。
• 定期对设备进行维护和保养，以延长使用寿命和保持良好破碎效果。
