链板螺旋输送机是一种特殊的物料传送装置，其结构相对复杂但设计精巧，以下是关于链板螺旋输送机结构的详细解析：

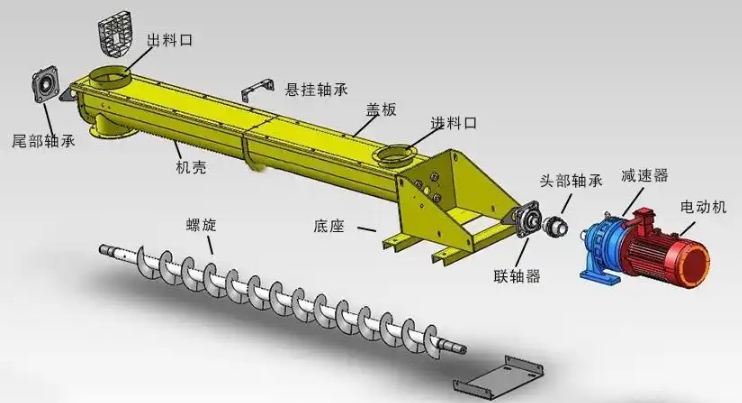

主体结构

1. 中心立柱及底座：
   • 立柱：通常采用碳钢板激光切割滚圆焊接制作，具有足够的强度和稳定性。
   • 底座：一般由碳钢方管焊接而成，附有地栓螺丝，确保输送机稳固地安装在地面上。
2. 机身框架：
   • 框架部分由碳钢圆管切割焊接而成，构成输送机的主体支撑结构。
3. 机身板：
   • 机身板由碳钢板激光切割焊接制作而成，为输送机提供了必要的封闭和支撑。
4. 轨道：
   • 轨道部分由超高分子尼龙加工附加扁钢焊接而成，为链板的运动提供了平滑的轨道。

链板及传动部分

1. 输送链板：
   • 链板是输送机的核心部件，通常由螺旋链板组成，底部附加滑动轴承及链条。
   • 每块链板侧翼安装滚筒轴承，以减小摩擦力，提高输送效率。
   • 链板底链采用特定型号的侧弯链，确保链板在轨道上的稳定运行。
2. 传动轴及链轮：
   • 传动轴由碳钢材质制成，经过高精度加工和调质处理，表面镀锌以增强耐腐蚀性。
   • 链轮由碳钢机加工制作，与传动轴配合，驱动链板运动。

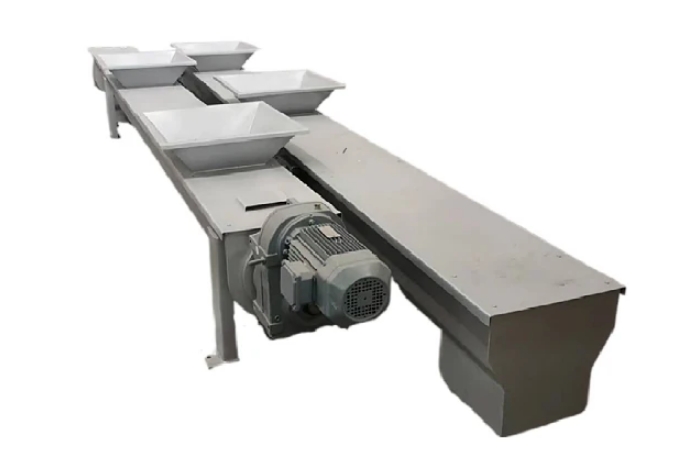

动力部分

1. 电机：
   • 电机是输送机的动力源，通常采用标准电机或变频电机，根据实际需要调整功率和速度。
2. 减速机：
   • 减速机用于降低电机的转速，增加扭矩，确保链板以适当的速度平稳运行。

辅助部分

1. 张紧装置：
   • 张紧装置用于调整链板的紧度，确保链板在轨道上保持适当的张力，避免松弛或过度紧绷。
2. 润滑系统：
   • 润滑系统为输送机的关键部件提供必要的润滑，减少摩擦和磨损，延长使用寿命。
3. 转接轮组及回链罩：
   • 转接轮组用于链板在输送过程中的转向和连接，确保链板能够连续、平稳地运行。
   • 回链罩则用于覆盖链板的回程部分，防止物料散落和灰尘侵入。
