板链输送机构是一种常用于自动运输系统中的设备，其构造图解可以帮助我们更好地理解其工作原理和组成部分。以下是对板链输送机构造图解的详细解析：

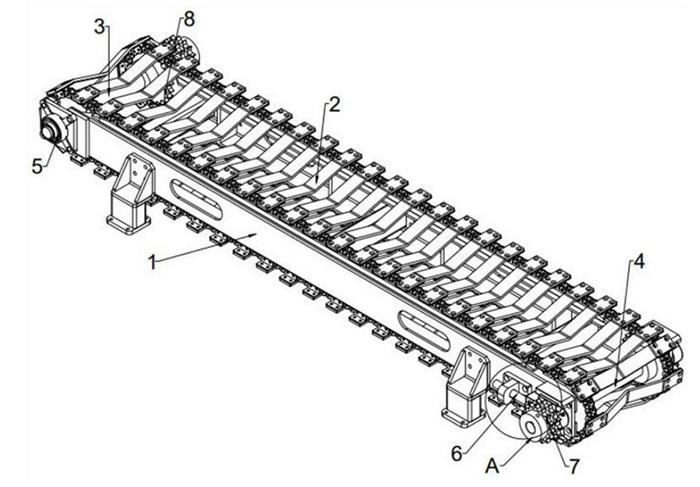

整体构造

各部分详解

1. 机架
   • 机架是板链输送机构的基础支撑结构，通常由钢材焊接而成，具有足够的强度和刚度。
   • 机架的设计考虑了物料的重量、输送速度以及工作环境等因素，以确保输送机的稳定运行。
2. 驱动装置
   • 驱动装置通常由电机、减速机、传动轴和链轮等组成。
   • 电机提供动力，通过减速机减速后传递给传动轴，进而带动链轮旋转。
   • 链轮与输送链条相连，将动力传递给链条，使其循环运动。

1. 输送链条
   • 输送链条是板链输送机构的核心部分，由多个链节组成，每个链节上装有链板。
   • 链条的材质和强度根据输送物料的特性和工作环境进行选择，以确保其耐磨性和承载能力。
2. 链板
   • 链板是固定在输送链条上的承载部件，用于直接承载和输送物料。
   • 链板的材质可以是碳钢、不锈钢等，根据物料的特性和工作环境进行选择。
   • 链板的设计考虑了物料的重量、形状以及输送速度等因素，以确保物料在输送过程中的稳定性和连续性。
3. 张紧装置
   • 张紧装置用于调节输送链条的松紧程度，确保链条在运行过程中保持适当的张力。
   • 张紧装置通常采用螺旋拉紧或重锤拉紧等方式，可以根据实际情况进行调整。
4. 导向装置
   • 导向装置用于引导输送链条和链板在机架上的运动轨迹，确保它们按照预定的路径进行输送。
   • 导向装置的设计考虑了链条和链板的运动特性和工作环境的要求，以确保其稳定性和可靠性。

工作原理

注意事项

1. 在使用板链输送机构时，应定期检查各部件的磨损情况，特别是链条和链板的磨损情况。如发现磨损严重，应及时更换。
2. 应定期对输送机构进行润滑和维护，以减少部件的磨损和延长使用寿命。
3. 在输送过程中，应注意物料的重量和形状对输送机构的影响，避免超载或物料形状不规则导致的输送不稳定。
