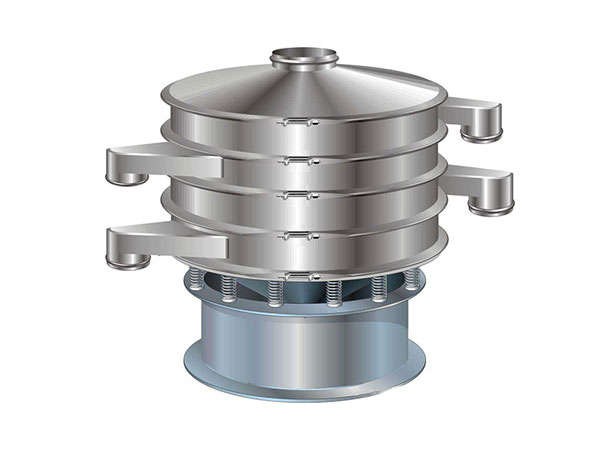

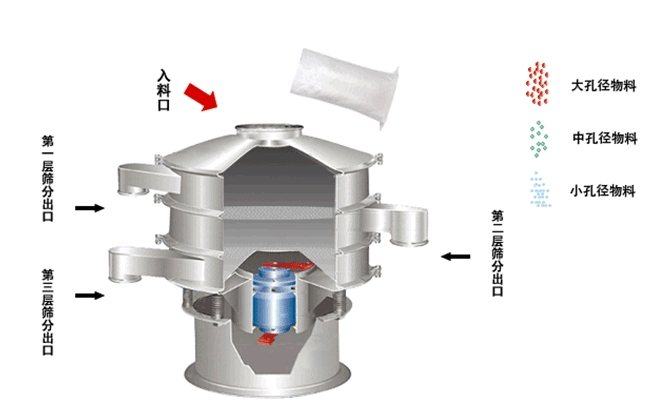

关于旋振筛甩块（通常指振动电机上的偏心块或重锤）角度的调整，这里无法直接提供具体的图示，但我可以详细描述调整的方法和步骤，并解释不同角度对筛分效果的影响。

旋振筛甩块角度调整方法

1. 停机与固定：首先，确保旋振筛已经停机，并且设备已经固定好，以防止在调整过程中发生移动或意外。
2. 松开紧固螺栓：找到振动电机上下两端的紧固螺栓，使用合适的工具将其松开。这些螺栓通常用于固定偏心块或重锤。
3. 调整甩块角度：根据筛分需求，通过旋转偏心块或重锤来调整其角度。在调整时，可以参考设备上的刻度盘或标记，以确保调整到准确的角度。
4. 紧固螺栓：调整完成后，立即使用工具将紧固螺栓重新拧紧，以确保偏心块或重锤在振动过程中不会松动。



不同角度对筛分效果的影响

1. 角度较小：当甩块角度较小时，振动筛的振动频率较高，物料在筛面上的运动路径较短，相对产量较大。这种设置适用于对筛分精度要求不高但产量要求较大的情况。

2. 角度适中：在一般情况下，为了获得较好的筛分效果和适当的产量，甩块角度会调整在适中的范围内（如70-80°）。此时，物料在筛面上的运行速度适中，筛分时间较长，有利于小颗粒原料透筛，适用于原料的精细筛选。

3. 角度较大：当甩块角度较大时，物料在筛面上的停留时间会更长，筛分精度可能会提高，但产量会相应降低。这种设置适用于对筛分精度有较高要求的情况。




注意事项

1. 操作：在调整甩块角度时，务必确保设备已经停机并固定好，以防止发生意外。

2. 逐步调整：不要一次性将甩块角度调整过大或过小，而应逐步调整并观察筛分效果的变化。

3. 定期维护：定期检查振动电机和甩块的紧固情况，以及筛网的磨损情况，确保设备处于良好的工作状态。

4. 指导：对于不熟悉设备操作的用户，建议在人员的指导下进行甩块角度的调整。
