环锤式碎煤机的工作原理主要基于高速旋转的转子和环锤对煤块的冲击、剪切、挤压和碾磨作用。以下是详细的工作原理说明：

一、基本构造

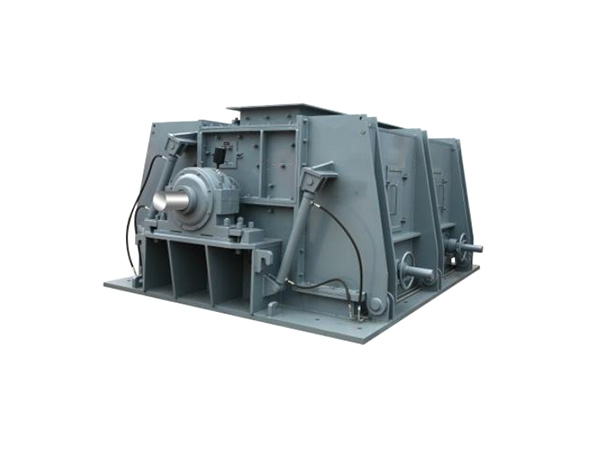

环锤式碎煤机主要由机体、机盖、转子、筛板、筛板调节器等部分组成。其中，转子是核心部件，由主轴、圆盘、销轴和环锤等组成。环锤通常采用圆形和齿形两种形式，以增加破碎效果。

二、工作原理

1. 冲击破碎：
   • 当电动机启动后，带动转子在破碎腔内高速旋转。
   • 转子上的环锤随之旋转，对进入破碎腔的煤块进行冲击作用，使煤块初步破碎。
2. 剪切、挤压和碾磨：
   • 被冲击后的煤块从环锤处获得动能，在环锤与破碎板、筛板之间，以及煤块与煤块之间产生冲击力、剪切力、挤压力和碾磨力。
   • 这些力综合作用，使煤块进一步破碎，直至达到所需的粒度。
3. 筛分与排料：
   • 破碎后的煤块经过筛板的筛分，合格的煤块（粒度小于筛孔尺寸）从筛板的栅孔中漏下排出。
   • 不合格的煤块（粒度大于筛孔尺寸）则继续留在筛板上，受到环锤的进一步打击和研磨，直至达到要求。
4. 杂物处理：
   • 当煤块中混有铁块或其他不能破碎的杂物时，这些杂物会被拨料板拨进杂物收集器（除铁室）内，以便定期清除。

三、工作阶段

根据环锤式碎煤机的结构特点，碎煤过程可以分为两个阶段：

1. 排名靠前阶段：大块煤通过筛板架上部的碎煤板与环锤施加冲击力进行初步破碎。
2. 第二阶段：小块煤在转子回转和环锤不断自转的作用下，继续在筛板弧面上破碎，并进一步完成滚碾、剪切和研磨作用，直至达到所要求的破碎粒度。

四、特点与优势

环锤式碎煤机具有结构简单、体积小、质量轻、维护量小、噪声小、粉尘小等优点。同时，它能够自行排除杂物及铁件，对煤种的变化适应性较强，任何煤种均能破碎。此外，由于采用了锤环设计，机体内空间小、鼓风风量少，还有利于控制工作环境的含尘量。
