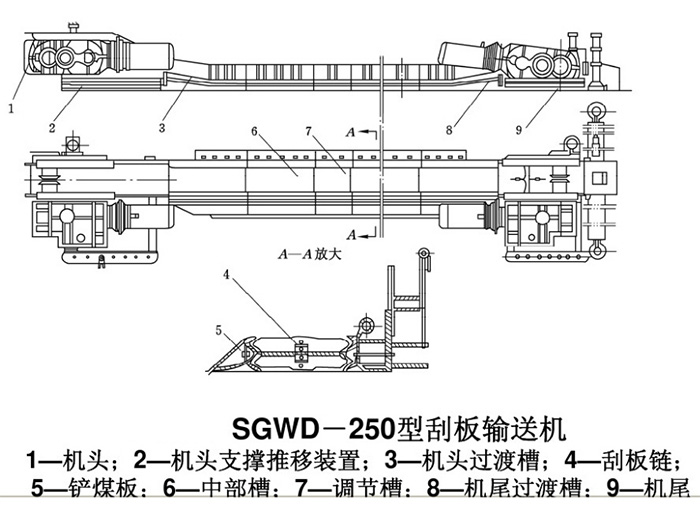

矿用刮板输送机的结构相对复杂，但主要由几个关键部分组成。以下是对矿用刮板输送机结构的详细描述：

一、机头部

• 机头架：支撑和固定机头部其他部件的框架。
• 电动机：为刮板输送机提供动力，驱动整个设备的运转。
• 减速器：降低电动机的输出转速，同时增加输出扭矩，以适应刮板链的驱动需求。
• 链轮组件：包括链轮和链轮轴等部件，链轮与刮板链啮合，驱动刮板链在中部槽内循环运动。

二、中部槽

• 中部槽：是刮板输送机的重要组成部分，由槽帮钢、中板、连接销组焊而成。中部槽与中部槽之间通过连接销实现纵向连接，形成连续的输送通道。

三、刮板链

• 刮板链：由圆环链、刮板、连接环、螺栓组装而成。刮板材料为轧制型钢，带有斜面的一侧与中部槽中板接触，起到刮煤作用。连接环凸起部分起导向作用，确保刮板链在中部槽内平稳运行。

四、机尾部

• 机尾架：支撑和固定机尾部其他部件的框架。
• 机尾轴：安装在机尾架上，由导向链轮、套筒轴、定位套、轴承座等部件组成。机尾轴起到导向和支撑刮板链的作用，确保刮板链能够顺利返回机头部。

五、附属装置

• 紧链装置：用于张紧刮板链，保持刮板链的张紧状态，防止链条松弛或脱落。
• 推移装置：用于推动刮板输送机沿工作面移动，以适应采煤工作面的推进需求。
• 保护装置：包括保险销、保险链、保险杠等部件，用于保护刮板输送机的运行。当设备遇到过载或异常情况时，保护装置能够迅速切断动力源，防止设备损坏或事故发生。

六、其他部件

• 过渡槽：由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。
• 左右挡板：刮板输送机出厂时一般不配置左右挡板，但用户可根据需要特殊定货。左右挡板起到防止物料洒落和增加输送稳定性的作用。
