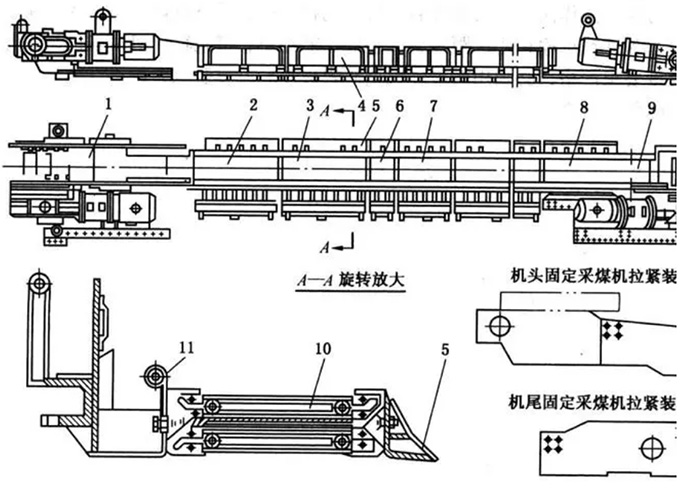

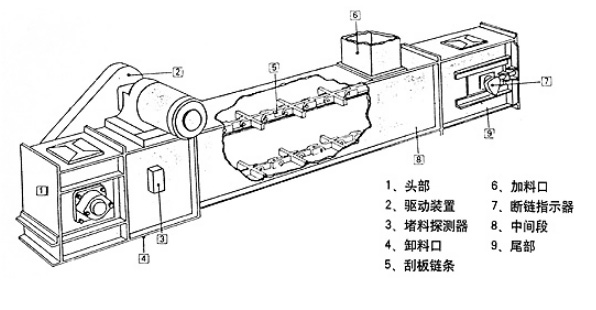

刮板输送机是一种重要的物料输送设备，广泛应用于煤矿、化学矿山、金属矿山及电厂等领域。其结构组成主要由以下几个部分构成：

一、机头部

机头部是刮板输送机的动力和控制中心，主要包括以下组件：

• 机头架：支撑和固定机头部其他部件的框架。
• 电动机：为刮板输送机提供动力，驱动整个设备的运转。
• 液力耦合器：安装在电动机和减速器之间，用于传递动力并保护电机免受过载冲击。
• 减速器：降低电动机的输出转速，同时增加输出扭矩，以适应刮板链的驱动需求。
• 链轮组件：包括链轮和链轮轴等部件，链轮与刮板链啮合，驱动刮板链在中部槽内循环运动。
• 盲轴：用于支撑链轮组件，确保链轮的稳定运转。

二、机尾部

机尾部是刮板链返回的装置，主要由以下组件构成：

• 机尾架：支撑和固定机尾部其他部件的框架。
• 电动机（或液压马达）：在某些型号的刮板输送机中，机尾部也装有电动机或液压马达，以提供额外的动力或辅助刮板链的返回。
• 液力耦合器、减速器、链轮组件、盲轴：这些部件与机头部类似，但功能和作用略有不同，主要用于驱动和支撑机尾部的链轮组件，确保刮板链的平稳返回。

三、中部槽

中部槽是刮板输送机的主体部分，由槽帮钢和中板焊接而成，形成连续的输送通道。中部槽通过连接销与机头架和机尾架连接，共同构成刮板输送机的整体结构。中部槽内装有刮板链和刮板，刮板在刮板链的带动下推动物料前进。

四、刮板链

刮板链是刮板输送机的运输部分，由圆环链和刮板组成。圆环链是刮板链的主体部分，具有较高的强度和耐磨性；刮板则固定在圆环链上，起到推动物料前进的作用。刮板链在机头部链轮的驱动下，在中部槽内循环运动，实现物料的连续输送。

五、附属部件

除了上述主要部件外，刮板输送机还包括一些附属部件，如紧链装置、推移装置、保护装置等。紧链装置用于张紧刮板链，保持刮板链的张紧状态；推移装置用于推动刮板输送机沿工作面移动；保护装置则包括保险销、保险链、保险杠等，用于保护刮板输送机的运行。
