浓密机的结构图可能因具体型号和生产厂家而异，但通常包括以下几个关键部分：

一、主要组成部分

1. 给矿筒：
   • 浓密机的给矿筒是其特殊结构之一，用于将矿浆送入浓密机。不同型号的浓密机给矿筒设计有所不同，但目的都是为了优化矿浆的给入和混合过程。
   • 例如，艾姆科(Einco-BSP)型浓密机的给矿筒被分隔成三段竖直的机械搅拌室，并与浓密机的中心竖轴同心。矿浆在给入时，通过排气系统排除空气，然后与絮凝剂在混合室中充分混合。
2. 混合室与絮凝剂给料系统：
   • 混合室是矿浆与絮凝剂混合的关键区域。絮凝剂通过专门的给料管加入，与矿浆在混合室内充分混合，形成易于沉降的絮团。
3. 沉砂层与溢流槽：
   • 沉砂层位于浓密机的底部，是矿浆中固体颗粒沉降的主要区域。絮团在沉砂层中沉降，而澄清的液体则上升成为溢流，通过溢流槽排出。
4. 耙架与传动装置：
   • 耙架通常由耙臂和耙齿组成，安装在浓密机的中心竖轴上，通过传动装置驱动旋转。耙架的作用是将沉砂层中的沉积物推向中心排料口，实现连续排料。

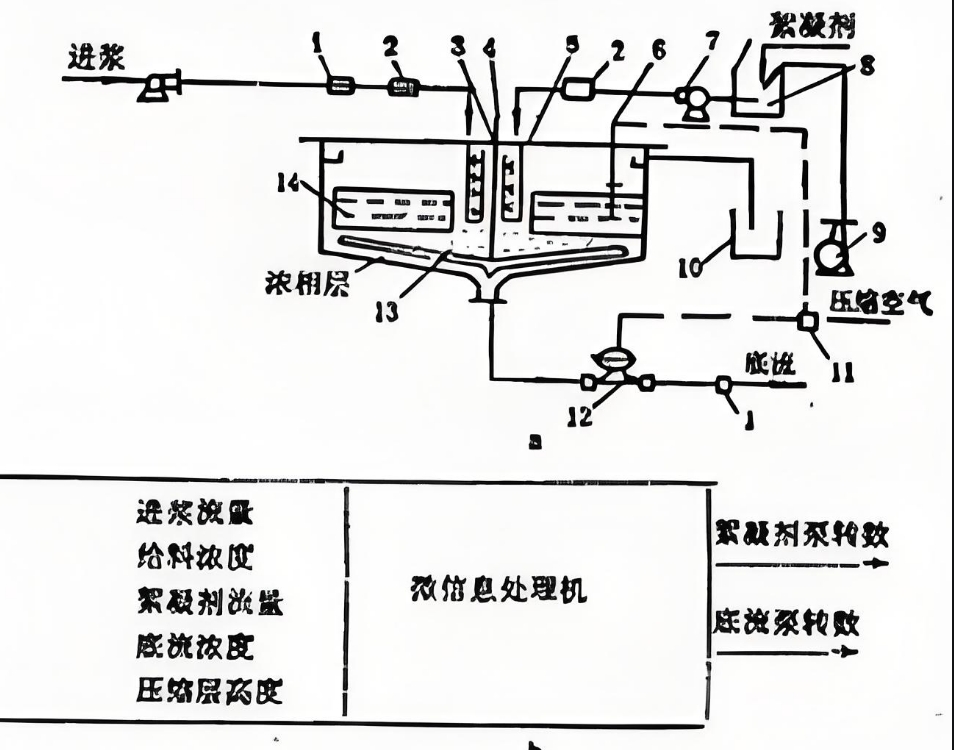

5. 自动控制系统：
   • 浓密机通常配备有自动控制系统，用于监测和控制絮凝剂的加入量、底流浓度及压缩层的高度等关键参数。通过调整这些参数，可以优化浓密机的运行效果。

二、具体结构图示例

（注意：由于直接提供图像在文本回答中不可行，以下将用文字描述结构图的主要部分）

1. 给矿筒：位于浓密机的顶部，分为三段竖直的机械搅拌室，与中心竖轴同心。
2. 混合室：位于给矿筒下方，接收经过排气的矿浆和加入的絮凝剂，进行充分混合。
3. 沉砂层：位于浓密机的底部，是絮团沉降的主要区域。
4. 溢流槽：位于浓密机的上部边缘，用于收集并排出澄清的溢流。
5. 耙架：由耙臂和耙齿组成，安装在中心竖轴上，通过传动装置驱动旋转。
6. 自动控制系统：包括浓度计、流量计、可调速絮凝剂泵等设备和传感器，用于监测和控制浓密机的运行参数。
