中心传动浓密机有哪几部分组成

2024-07-23 01:10:27

浏览次数：198

中心传动浓密机主要由以下几个部分组成：圆环形的池子：池子的底部设计为缓倾斜的圆锥形，底面与水平面的倾角一般为6°～12&de

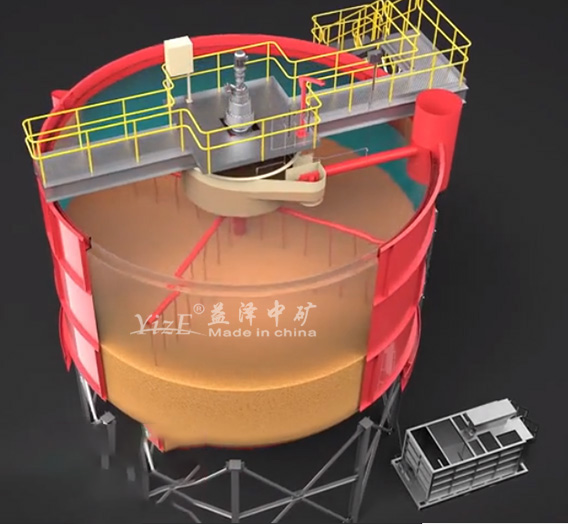

中心传动浓密机主要由以下几个部分组成：

圆环形的池子：
- 池子的底部设计为缓倾斜的圆锥形，底面与水平面的倾角一般为6°～12°，这种设计有助于固体颗粒的沉降和浓缩。
- 池子一般采用混凝土结构建造，对于直径较小的浓密机，也可采用钢板焊制。
- 在池子的内壁上缘，设有排出溢流的环形溢流槽，用于收集并排出上层澄清的液体。
耙子机构：
- 耙子机构是浓密机的关键部件之一，它位于池子中央，由竖轴与耙臂、耙齿等部件组成。
- 竖轴安装在蜗轮蜗杆传动装置的蜗轮内孔中，两者呈滑动配合，通过传动装置驱动竖轴旋转。
- 耙臂通常呈放射状布置，两条耙臂互相垂直成十字形，以确保能够覆盖整个池底。
- 耙齿安装在耙臂上，与耙臂约成30°的倾角，用于刮取池底沉积的浓缩产品，并将其推向排料口。

传动机构：
- 传动机构是驱动耙子机构旋转的关键部件，通常采用蜗轮蜗杆传动装置实现动力的传递。
- 传动机构应设计合理，确保传动平稳、可靠，且易于维护和检修。
其他辅助装置：
- 除了上述主要部件外，中心传动浓密机还可能配备布料装置、底流排放装置等辅助装置。
- 布料装置用于将矿浆均匀分布在浓密机的工作面上，以提高固液分离效果。
- 底流排放装置则用于控制浓缩产品的排放速度和浓度。
